高效VOCs催化剂如何制成？

核心原材料挑选和预处理

不同于普通化工原料的采购标准，VOCs催化剂的原料甄选需建立三重质量壁垒。首先是活性组分前驱体的筛选，根据处理场景不同，精准选用铂、钯、铑等贵金属盐类，或锰、钴、铜等非贵金属氧化物，所有前驱体均需通过原子吸收光谱法检测，确保纯度≥99.5%且杂质含量低于50ppm。

载体作为活性组分的“承载骨架”，它的结构特性直接影响催化活性位点数量。主流选用高纯度氧化铝、钛硅分子筛或堇青石蜂窝基材，需经过比表面积测试（要求≥200m²/g）和孔隙结构分析，确保孔径分布在2-50nm的介孔范围。辅助添加剂则聚焦于增强载体稳定性，如加入少量二氧化铈提升抗中毒能力，加入高岭土优化成型性能，所有辅料均需经过相容性试验验证。

预处理环节同样关键：贵金属前驱体需进行恒温溶解并过滤除杂，载体需经过120℃烘干和500℃预煅烧去除残留水分与有机杂质，确保后续工序的稳定性。

载体改性与结构化

载体的改性处理是提升催化剂性能的核心步骤。先通过溶胶-凝胶法在载体表面构建纳米级多孔涂层，再利用等离子体处理技术刻蚀载体表面，增加表面羟基数量，为活性组分负载创造更多锚定位点。对于蜂窝状载体，还会采用特殊的孔道优化技术，将孔道密度控制在300-600cpsi，兼顾透气性与比表面积。

载体制备完成后，需经过严格的物理性能检测：采用液氮吸附-脱附法测试比表面积与孔径分布，通过抗压强度测试仪检测机械强度（蜂窝载体轴向抗压≥1.5MPa），确保载体在后续负载与使用过程中不易破损。

活性组分精准负载

活性组分的均匀负载是催化剂高效性的关键，该环节需根据活性组分类型选用差异化工艺。对于贵金属催化剂，采用“等体积浸渍法”，将预处理后的载体浸入精确配制的贵金属前驱体溶液中，通过真空负压辅助渗透，确保活性组分均匀分布在载体表面及孔道内，负载量误差控制在±0.05%以内。

非贵金属催化剂则多采用共沉淀法，将载体与活性组分前驱体溶液按比例混合，在恒定pH值和温度下搅拌沉淀，随后经过离心分离、洗涤除盐，确保活性组分与载体形成稳定的固溶体结构。

负载完成后，催化剂需进入梯度烘干流程：先在80℃低温烘干4小时去除表面水分，再升温至120℃烘干8小时去除孔内结合水，最后在400-600℃的马弗炉中煅烧4-6小时，使活性组分转化为稳定的氧化物形态，同时增强与载体的结合强度。

成型与后处理

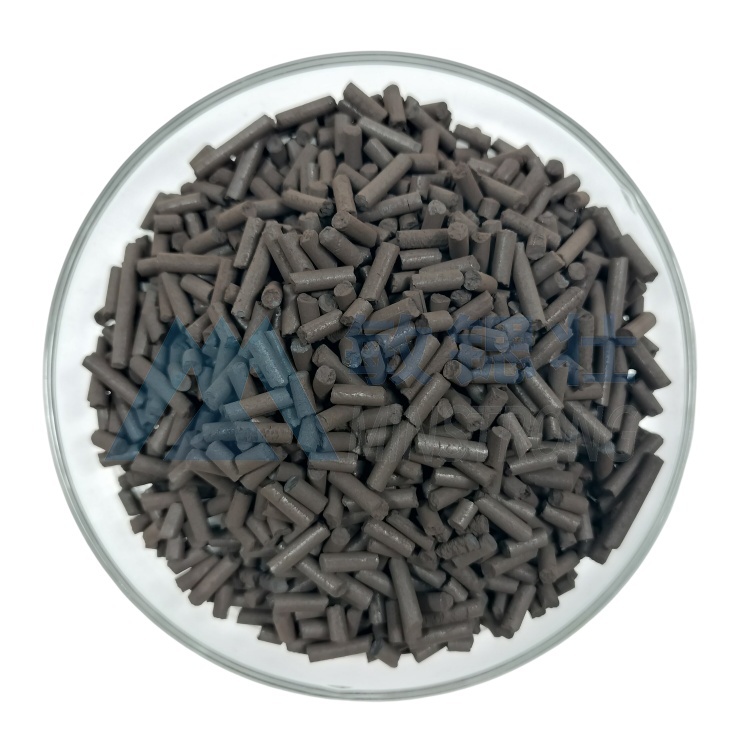

为适配不同废气处理设备，催化剂需制成特定形态。颗粒状催化剂采用压片成型工艺，将煅烧后的粉体与少量粘结剂混合，在10-20MPa的压力下压制成颗粒，确保颗粒抗压强度≥50N/粒；条形催化剂采用挤出成型工艺，通过螺杆挤出机将坯料挤成条形，经切割后得到均匀长度的产品；蜂窝状催化剂则采用整体成型工艺，将载体浆料与活性组分、粘结剂混合后，通过蜂窝模具挤出，经干燥后得到完整的蜂窝结构体。

成型后的催化剂需进行二次烧结处理，在600-800℃的高温炉中烧结8-12小时，进一步提升机械强度和热稳定性，同时消除成型过程中产生的内部应力。对于贵金属催化剂，还会增加还原处理步骤，在氢气氛围下300-400℃还原2-3小时，将贵金属氧化物转化为金属单质活性位点。

储存

储存环节需遵循“低温干燥、避光通风”原则，储存温度控制在5-30℃，相对湿度≤60%，避免与酸性、碱性物质混存，防止催化剂提前中毒或失活。

author：Hazel
date:2025-11-28
